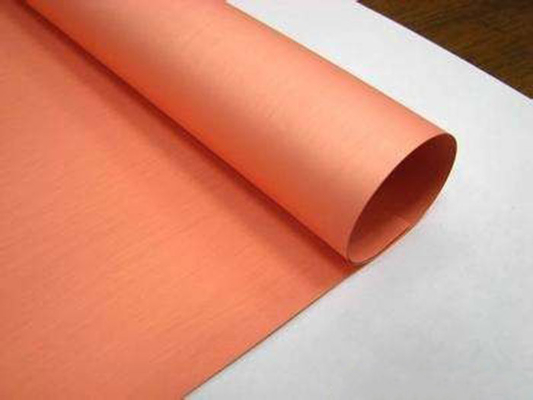

FCCL ED Foglio di rame
FCCL ED Foglio di rame
Rapidi dettagli
Spessore: 0,012-0,070 mm
Larghezza: 5-520 mm
Lunghezza: 500-5000 M
ID: 76 mm, 152 mm
Legatura: T2,C11000,C1100,C101,E-Cu58
Temperatura: alta
Caratteristiche:
1. il foglio trattato in grigio o rosso
2. Profillo elevato con proprietà LP-S-B/R adatte per FCCL
3La struttura dei grani della lamina di rame consente una grande flessibilità.
4Performance di incisione eccellente
5. basso profilo consente di realizzare circuiti fini
Applicazione:
1. Tipo di fusione e laminazione FCCL
2. FPC con disegno super fine
3. Chip on flex (COF) per LED
Confronto tra foglio di rame CA e foglio di rame ED
1. Processo: foglio di rame laminato (processo di laminazione), foglio di rame ED (processo di elettrodeposizione)
2- Forza, resistenza.: il foglio di rame laminato ha una struttura cristallina squamosa, per cui la resistenza e la robustezza sono migliori rispetto al foglio di rame elettrolitico,Quindi la maggior parte del foglio di rame laminato utilizzato in circuiti stampati flessibili.
3Larghezza: larghezza di foglio di rame laminato ≤ 620 mm, larghezza di foglio di rame elettrolitico ≤ 1380 mm
4. Densità: foglio di rame laminato di densità superiore, la superficie è relativamente liscia, favorevole alla produzione di circuiti stampati dopo la rapida trasmissione del segnale,Quindi trasmissione ad alta frequenza ad alta velocità, le linee fini del circuito stampato utilizzato anche alcuni calandering foglio di rame.
5Larghezza del trattamento superficiale:La lamina di rame laminata deve essere limitata da un trattamento superficiale con una larghezza effettiva massima di 520 mm.
Proprietà tipiche di foglio di rame elettrolitico (per FPC o strato interno di HDI)
|
Classificazione
|
Unità | Requisito | Metodo di prova | |||||||
| Denominazione del foglio | / | 1 | H | M | 1 | IPC-4562A | ||||
| Spessore nominale | / | 10um | 12um | 1/2 OZ ((18um) | 3/4 OZ ((25um) | 1 OZ ((35um) | IPC-4562A | |||
| Peso di superficie | g/m2 | 98±4 | 107±4 | 153±5 | 228±8 | 285 ± 10 |
IPC-TM-650 2.2.12.2 |
|||
| Purezza | Percentuale | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||
| Profili di foglio | Lato lucido ((Ra) | m | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 |
IPC-TM-650 2.3.17 |
||
| Lato opaco ((Rz) | - Sì. | ≤ 4.0 | ≤ 4.5 | ≤ 55 | ≤ 6.0 | ≤ 8.0 | ||||
| Resistenza alla trazione | R.T. ((23°C) | MPa | ≥ 260 | ≥ 260 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | MPa | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ≥ 180 | ||||
| L'allungamento | R.T. ((23°C) | Percentuale | ≥ 5 | ≥ 6 | ≥ 8 | ≥ 10 | ≥ 12 |
IPC-TM-650 2.3.18 |
||
| H.T. ((180°C) | Percentuale | ≥ 5 | ≥ 6 | ≥ 7 | ≥ 8 | ≥ 8 | ||||
| Resistenza alla buccia (FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Lib/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| Fori di perno e porosità | Numero | - No, no. |
IPC-TM-650 2.1.2 |
|||||||
| Antiossidazione | R.T. ((23°C) | 180 giorni | / | |||||||
| H.T. ((200°C) | 60 minuti. | / | ||||||||
1. Larghezza standard 520 mm, larghezza massima 1295 ((± 1) mm, può essere adattata secondo la richiesta del cliente.
Abbiamo testato la resistenza della buccia con il PI, per favore confermate con il vostro PP.

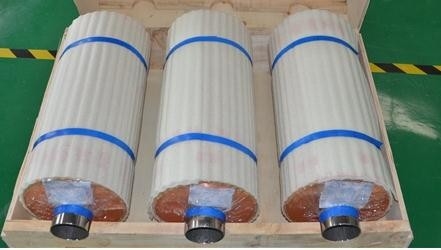

ED Copper Foil Package Foto:
FAQ:
D1: Qual è la sua garanzia?
A: Tutti i nostri prodotti hanno una garanzia di 6 mesi dopo aver ricevuto le merci, se avete problemi di qualità potete contattarci.
D2: Qual è il vostro tempo di consegna?
R: Il tempo di consegna comune è di 5-35 giorni lavorativi. Il tempo di consegna specifico dipende dagli articoli e dalla quantità dell'ordine.
Q3: Qual è la quantità minima di ordine?
R: Il MOQ è di 150 kg.
D4: Può fornire il campione?
R: Possiamo fornire campioni per controllare la qualità prima dell'ordine in massa. Ma il prezzo sarà il prezzo del campione non il prezzo all'ingrosso.
D. Testate tutte le vostre merci prima della consegna?
R: Sì, abbiamo il test al 100% prima della consegna.
Q6. Qual è la larghezza standard?
A: 520mm e 620mm, accettiamo la personalizzazione per la larghezza. possiamo tagliarlo in qualsiasi dimensione che richiedi dopo aver discusso.
