Luogo di origine: | La CINA |
Marca: | OEM |
Certificazione: | ISO / SGS / RoHS |
Quantità di ordine minimo: | 50KG |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Esportazione della cassa di legno |
Tempi di consegna: | 10 - 15 giorni |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 550T al mese |
Purezza: | 99,8% | Anti ossidazione: | 200 gradi 60 minuti, 180 giorni 23 gradi |
---|---|---|---|
Spessore: | 18um 25um 35um | Colore: | Rosso |
Allungamento: | ≥ 5% | Resistenza alla trazione: | MPa del ≥ 180 |
Forza di buccia: | ≥ 1 N/mm | Profilo della stagnola: | RA≤2.5μm, Rz≤4.0μm |
Larghezza standard: | 520mm | larghezza massima: | 1295 (±1) millimetri |
Evidenziare: | 18um ED Copper Foil,25um ED Copper Foil,25um Insulated Copper Foil |
Stagnola rossa del rame di ED di elevata purezza di larghezza 520mm
Caratteristiche:
1. la stagnola trattata in grigio o in rosso
2. Profilo alto con le proprietà adatte a FCCL
3. La struttura del grano di stagnola di rame conduce all'alta flessibilità
4. Prestazione d'incisione eccellente
5. il basso profilo permette a di fare il modello fine del circuito
Applicazione:
1. Tipo FCCL della laminazione e della colata
2. Modello fine eccellente FPC
3. Chip sulla flessione (COF) per il LED
Proprietà tipiche della stagnola di rame elettrolitica di LP-S-B/R ED (per FPC o lo strato interno di HDI)
Classificazione
|
Unità | Requisito | Metodo di prova | |||||||
Designazione della stagnola | / | 1 | H | M. | 1 | IPC-4562A | ||||
Spessore nominale | / | 10um | 12um | 1/2 OZ (18um) | 3/4 di OZ (25um) | 1 OZ (35um) | IPC-4562A | |||
Peso di area | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
Purezza | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
Profilo della stagnola | Lato brillante (Ra) | ս m. | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
Lato opaco (Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
Resistenza alla trazione | R.T. (23℃) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
H.T. (180℃) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
Allungamento | R.T. (23℃) | % | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
H.T. (180℃) | % | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
Forza di buccia (FR-4) | N/mm | 0,7 | 0,8 | 1,0 | 1,1 | 1,2 |
IPC-TM-650 2.4.8 |
|||
Ibs/in | 4 | 4,6 | 5,7 | 6,3 | 6,9 | |||||
Pinholes&porosity | Numero | Nessun |
IPC-TM-650 2.1.2 |
|||||||
Anti-ossidazione | R.T. (23℃) | 180days | / | |||||||
H.T. (200℃) | 60 minuti | / |
1. Larghezza standard 520mm, larghezza massima 1295 (±1) millimetro, maggio secondo il sarto di richiesta del cliente.
Verifichiamo la forza di buccia con il pi, prego riconfermiamo con le vostre pp.

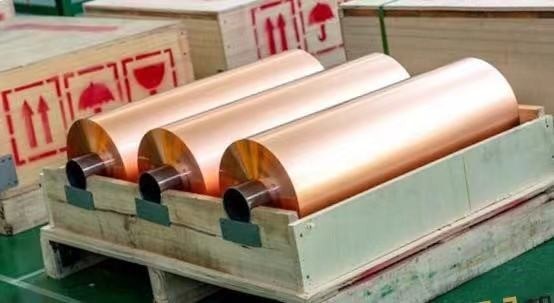

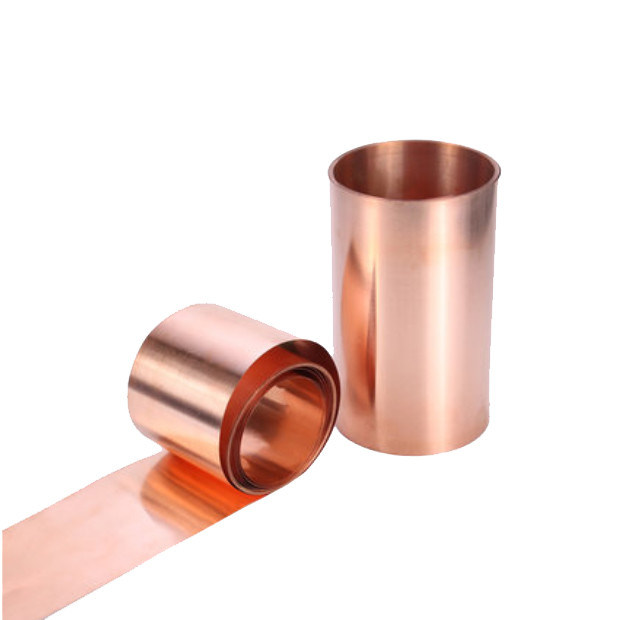

Parte delle foto
