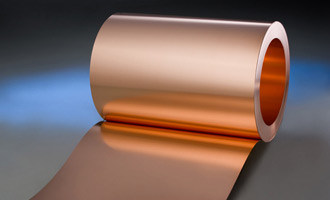

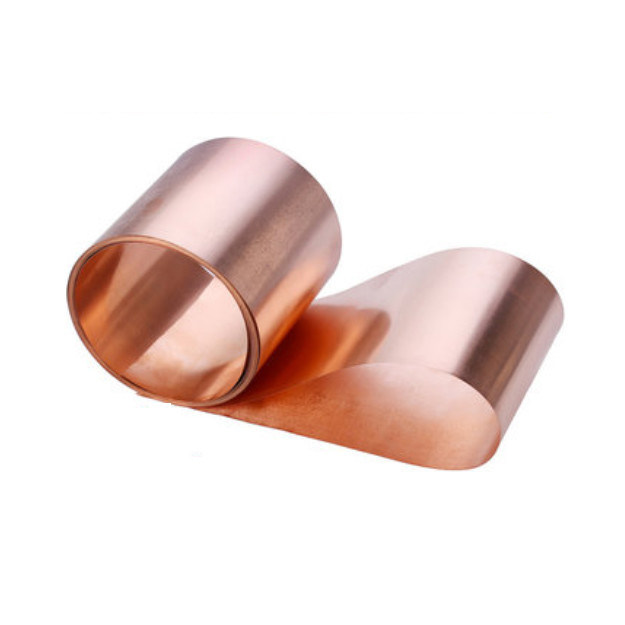

0.006mm Protezione CCL / PCB 3 oz Elettrolitico Copper Foil
Dettagli del prodotto
0.006mm Folia di rame elettrolitico
,3 oz di foglio di rame elettrolitico
,2 oz di foglio di rame elettrolitico
Descrizione del prodotto
0.006mm Protezione CCL / PCB Elettrolitico Foglio di rame
Descrizione:
Il foglio di rame elettrolitico è un materiale importante per la fabbricazione di laminati placcati in rame (CCL) e schede di circuiti stampati (PCB) e batterie agli ioni di litio.Nel rapido sviluppo dell'attuale industria dell'informazione elettronica, il foglio di rame elettrolitico è chiamato la "rete neurale del segnale elettronico del prodotto e della trasmissione e comunicazione di potenza.il valore di produzione delle schede di circuito stampato cinesi è entrato al terzo posto nel mondoCome materiale di substrato per i PCB, il CCL è diventato anche il terzo produttore al mondo.
Il processo di produzione di fogli di rame elettrolitico è semplice, il processo principale ha tre: fogli di soluzione, trattamento superficiale e taglio del prodotto.Ma è una combinazione di elettronica, macchinari ed elettrochimici, ed è un processo produttivo che richiede un ambiente di produzione particolarmente rigoroso.
Caratteristiche:
1. il foglio trattato in grigio o rosso
2. Alta resistenza alla buccia
3Buona capacità di incisione.
4. eccellente adesione alla resistenza all' incisione
Applicazione:
1. cartoni di resina fenolica
2. cartoni epossidici
Proprietà tipiche della lamina di rame standard
|
Classificazione
|
Unità | Requisito | Metodo di prova | |||||||||||
| Denominazione del foglio | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Spessore nominale | / | 12um | 1/2 oz | 3/4 oz |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| Peso di superficie |
g/m2
|
107±4 | 153±5 | 228±8 | 285 ± 10 | 580 ± 15 | 860 ± 20 |
IPC-TM-650 2.2.12.2 |
||||||
| Purezza | % | ≥ 99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Profili di foglio | Lato lucido (Ra) | - Sì. | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 | ≤ 0.4 |
IPC-TM-650 2.3.17 |
|||||
| Lato opaco ((Rz) | - Sì. | ≤ 6 | ≤ 8 | ≤ 10 | ≤ 10 | ≤ 15 | ≤ 20 | |||||||
| Resistenza alla trazione |
R.T. ((23°C)
|
MPa | ≥ 150 | ≥ 220 | ≥235 | ≥ 280 | ≥ 280 | ≥ 280 |
IPC-TM-650 2.3.18 |
|||||
| L'allungamento |
R.T. ((23°C)
|
% | ≥ 2 | ≥ 3 | ≥ 3 | ≥ 4 | ≥ 4 | ≥ 4 |
IPC-TM-650 2.3.18 |
|||||
| Articolo 1 | Ω.g/m2 | ≤ 0.170 | ≤ 0.166 | ≤ 0.162 | ≤ 0.162 | ≤ 0.162 | ≤ 0.162 |
IPC-TM-650 2.5.14 |
||||||
| Resistenza alla buccia (FR-4) | N/mm | ≥ 1.0 | ≥ 1.3 | ≥ 1.6 | ≥ 1.6 | ≥ 21 | ≥ 21 |
IPC-TM-650 2.4.8 |
||||||
| Fori di perno e porosità | Numero | - No, no. |
IPC-TM-650 2.1.2 |
|||||||||||
| Antiossidazione | R.T. ((23°C) | giorno | 180 | / | ||||||||||
| H.T. ((200°C) | Processo verbale | 60 | / | |||||||||||
1. Larghezza standard, 1295 ((± 1) mm, può essere adattata a richiesta del cliente.
2- Abbiamo testato la resistenza della buccia con FR-4 (Tg140) prepreg, per favore riconfermate con la vostra pagina.
