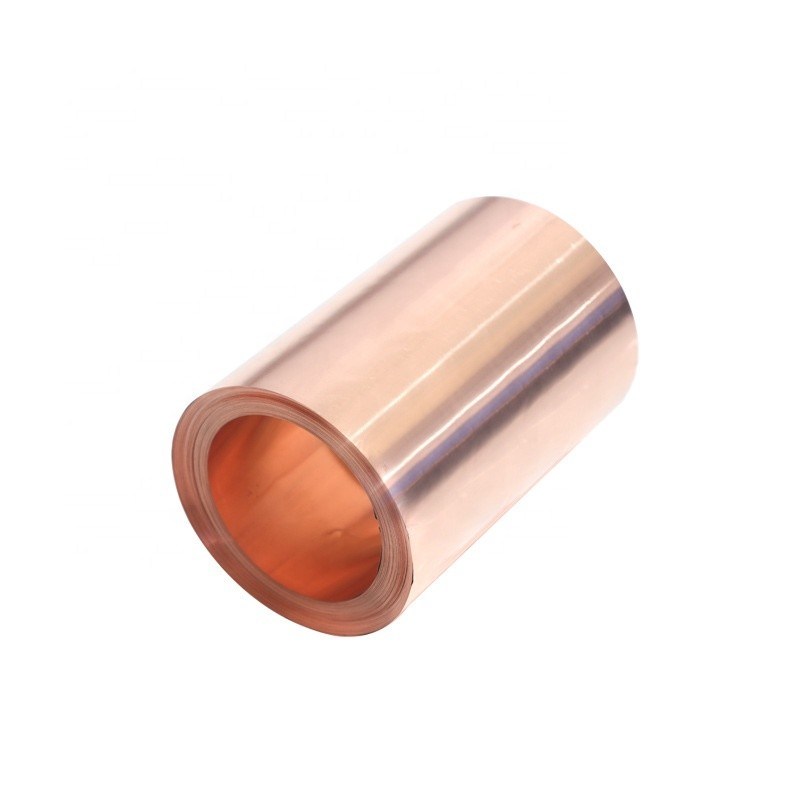

Rollo di lamiera di rame elettrolitico flessibile RA
Rollo di lamiera di rame elettrolitico flessibile RA Intervallo di dimensioni: Distanza di spessore: 12 μm-100 μm, Larghezza massima: 600 mm Presentazioni: Alta flessibilità ed estensibilità Superficie uniforme e liscia Buona resistenza alla stanchezza Forti proprietà antiossidanti Buone proprietà ...
Rollo di fogli di rame di 600 mm
,100 mm di rotoli di lamiere di rame
,12um Copper Sheet Roll
Rollo di lamiera di rame elettrolitico flessibile RA
Intervallo di dimensioni:
Distanza di spessore: 12 μm-100 μm,
Larghezza massima: 600 mm
Presentazioni:
- Alta flessibilità ed estensibilità
- Superficie uniforme e liscia
- Buona resistenza alla stanchezza
- Forti proprietà antiossidanti
- Buone proprietà meccaniche
Applicazioni:
Laminato rivestito di rame flessibile ((FCCL), FPC a circuito fine, pellicola cristallina sottile rivestita a LED.
Caratteristiche:
Il materiale ha una maggiore estensibilità, una elevata resistenza alla piegatura e nessuna crepa.
Tabella 1:Proprietà del foglio di rame laminato ad alta flessibilità FPC T2 (IPC-6542)
|
Articolo |
Unità |
Parametri |
|||||
|
12 μm |
18 μm |
25 μm |
35 μm |
70 μm |
|||
|
Massa per unità ((±5%) |
g/m2 |
105 |
160 |
300 |
400 |
445 |
|
|
Cu+Ag |
% |
≥ 99.99 |
|||||
|
Temperature |
|
H |
- Oh, no. |
- Oh, no. |
- Oh, no. |
- Oh, no. |
|
|
Roverezza della superficie |
Ra |
μm |
0.13 |
0.12 |
0.1 |
0.08 |
0.08 |
|
Rz |
μm |
1.3 |
1.0 |
0.8 |
0.74 |
0.76 |
|
|
Resistenza alla trazione |
Temperatura normale /23°C |
N/mm2 |
≥ 430 |
≥ 450 |
≥ 450 |
≥ 450 |
≥ 450 |
|
Alta temperatura /220°C |
N/mm2 |
≥ 140 |
≥ 150 |
≥ 170 |
≥ 210 |
≥ 220 |
|
|
L'allungamento |
Temperatura normale /23°C |
% |
≥ 1.5 |
≥ 3.0 |
≥ 40 |
≥ 42 |
≥ 45 |
|
Alta temperatura /220°C |
% |
≥ 8 |
≥ 10 |
≥ 18 |
≥ 28 |
≥ 30 |
|
|
Resistenza alla stanchezza (annealed) |
% |
65 |
65 |
65 |
65 |
65 |
|
|
Resistenza massima |
Ωmm2/m |
0.0181 |
|||||
|
Conduttività elettrica |
% |
≥ 98,3% |
|||||
|
Film e strati adesivi |
Tempore istantaneo. 300°C/10s |
Pellicola e pasta adesiva dopo transiente temperatura senza delaminamento da vesciche. |
|||||
|
Antiossidazione |
H.T. ((200°C) |
Un minuto. |
Non cambia colore entro 60 minuti. |
||||
|
Risultati delle prove di foratura |
pezzo/m2 |
una superficie di foratura superiore a 0,5 mm2,00,005 pezzi/m2 |
|||||
Nota: le cifre sopra riportate si basano sul materiale con spessore di 0,05 mm e larghezza di 600 mm.
2Normalmente, la superficie ruvida è rivestita di rame, cobalto e nichel.
3Il metodo di prova segue lo standard della nostra azienda.
